平面式精密氣浮XY位移臺，具有超薄的輪廓尺寸，實現高精度、高剛度水平直線運動。
|
技術指標 |
AXY110 |
|
運動軸 |
X,Y |
|
行程 |
160mm（上軸）；180mm（下軸） |
|
最大速度（空載） |
上軸：0.7m/s 下軸：0.8m/s |
|
加速度（空載） |
上軸：0.7g 下軸：2g |
|
傳感器分辨率 |
5nm |
|
雙向重復定位精度 |
±0.1µm（上軸）；±0.1µm（下軸） |
|
精度（校準后） |
±0.2µm（上軸）；±0.2µm（下軸） |
|
直線度 |
±0.5µm（上軸）；±0.5m（下軸） |
|
平面度 |
±0.5µm（上軸）；±0.5µm（下軸） |
|
俯仰 |
25µrad（上軸）；25µrad（下軸） |
|
偏擺 |
10µrad（上軸）；10µrad（下軸） |
|
最大負載 |
4.5kg |
|
峰值推力 |
85N |
|
持續推力 |
39N |
|
動子質量 |
上軸:2.8kg 下軸:10kg |
|
總質量 |
28.5kg |
|

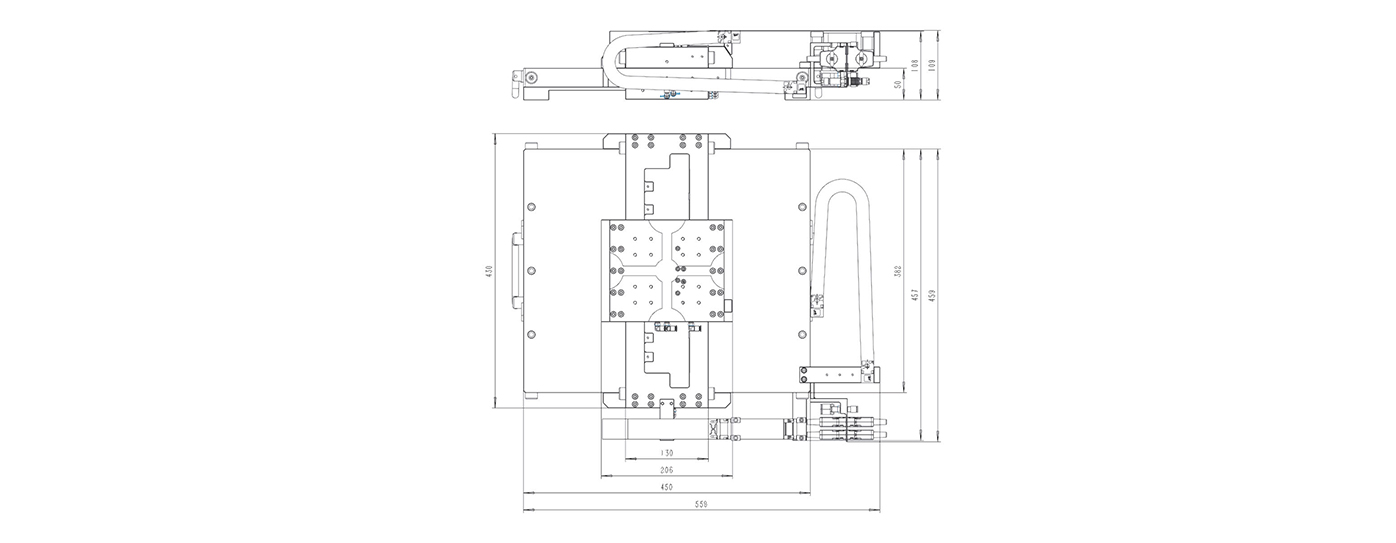

外觀尺寸 |
559mmX459mmX109mm |
