微步式驅動原理實現納米級精度和高驅動力
陶瓷微步電機是一種新型仿生式壓電執行器,通過多組多維度壓電執行器單元按照步進式的多組動作邏輯進行驅動,實現對電機動子的直線驅動。其主要特點是體積小、驅動力大;在靜態下可以保持高夾持力,且無熱功耗；可以將單步實現高細分,實現納米級高分辨率:步進式運動方式,可以實現毫米級大運動行程。
選配增量式光柵尺實現高精度定位
非接觸式光柵尺可以直接檢測運動臺面的位移,最大程度避免了間接位移檢測帶來的位置誤差。
適合復雜真空環境應用
陶瓷微步電機可選配真空版本。電機靜態下無熱功耗，不產生磁場。
|
|
單位 |
公差 |
PMNL-T23-ZT20A |
|
運動軸 |
|
|
Z |
|
運動和定位 |
|||
|
Z軸運動行程 |
mm |
|
±10 |
|
rX軸運動行程 |
deg |
|
±1.1 |
|
rY軸運動行程 |
deg |
|
±1 |
|
傳感器 |
|
|
線性光柵尺 |
|
開環分辨率 |
nm |
|
1 |
|
傳感器分辨率 |
nm |
|
5 |
|
傳感器信號 |
|
|
AqB |
|
Z軸單向重復精度 |
nm |
典型值 |
±50 |
|
rX軸單向重復精度 |
典型值 |
±1.2 μrad (0.25 arcsec) |
|
|
rY軸單向重復精度 |
典型值 |
±1 μrad (0.21 arcsec) |
|
|
Z軸雙向重復精度 |
nm |
典型值 |
±100 |
|
rX軸雙向重復精度 |
典型值 |
±2.4 μrad (0.5 arcsec) |
|
|
rY軸雙向重復精度 |
典型值 |
±2 μrad (0.42 arcsec) |
|
|
速度* |
mm/s |
最大值 |
1 |
|
機械特性 |
|||
|
垂向驅動力 |
N |
典型值 |
200 |
|
垂向保持力 |
N |
最小值 |
300 |
|
驅動特性 |
|
|
|
|
工作電壓 |
V |
|
-250~250V |
|
其他 |
|||
|
工作溫度范圍 |
°C |
|
0~50 |
|
材料 |
|
|
鋁合金，不銹鋼 |
|
電纜長度 |
m |
±0.02m |
1.5 |
|
電機接口 |
|
|
D-Sub25 公頭 |
|
傳感器接口 |
|
|
HD-Sub44 公頭 |
|

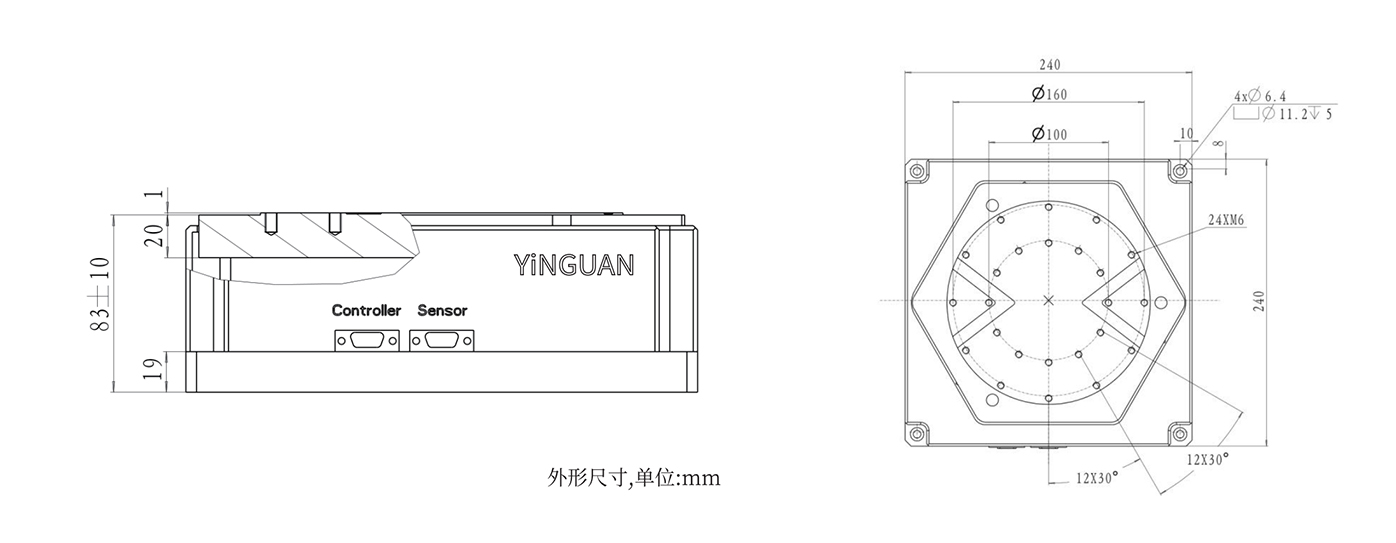

外觀尺寸 |
|||
|
長 |
mm |
|
240 |
|
寬 |
mm |
|
240 |
|
高 |
mm |
|
70~96 |
* 實際運動速度取決于驅控電路功率
